992成人做爰视频丨性欧美在线视频丨精品国产肉丝袜久久首页丨韩国成人免费视频丨国产偷窥熟女精品视频大全丨国产精品久久久区三区天天噜丨性色av网址丨嫩草影院中文字幕丨欧美日韩不卡视频丨香蕉视频国产丨国产伦精品视频一区二区三区丨成年人网站黄丨人妖另类巨茎双性人欧美视频丨亚洲色大成网站在线丨久久国产热丨男人天堂五月天丨国产性夜夜春夜夜爽免费下载丨一区二区三区在线免费观看视频丨性刺激视频免费观看丨国产九九精品

摘 要： 本實驗研究了聚合硫酸鐵 (PFS) 對北區地下滲水含銻砷廢水的處理效果, 探討了不同鐵鹽除銻砷效果對照、PFS用量對除銻砷效果的影響、不同堿中和的影響、鐵渣中銻砷雜質在水溶液的返溶試驗。結果表明, 通過PFS的混凝作用, 協同沉淀的吸附作用, 可以有效的對含銻砷廢水進行處理, 處理過程簡單, 一步到位。小試中, 在常溫時, PFS用量0.6‰, 處理時間30min, pH=7的條件下, 廢水中銻濃度可以降至0.30mg/L以下, 砷濃度降至0.10mg/L以下, 達到了《錫銻汞工業污染物排放標準》 (GB30770-2014) 中相關排放限值。

錫礦山閃星銻業有限責任公司北區地下滲水處理站主要是對含砷、銻廢水進行水處理。其主要工藝流程是于一級反應池、二級反應池、三級反應池投加“亞鐵鹽”與“PAM”, 同時用氫氧化鈉調節p H值, 曝氣后, 經斜管沉淀池澄清, 上清液再進行電化學深度除銻處理后, 出水在絮泥池加氫氧化鈉和PAM, 曝氣池曝氣, 在二號斜板沉淀池絮凝沉淀過濾, 濾液達標排放或回用, 濾渣堆積渣棚。本試驗采用另一種方法“聚合硫酸鐵加PAM混凝沉淀法”處理錫礦山北區地下滲水。聚合硫酸鐵 (簡稱PFS) 是一種無毒、高效、無機高分子絮凝劑, 其絮凝性能優良, 沉降速度快, 生成的絮凝體密實, 適應于p H值為4~11的水體, 被廣泛應用于工業廢水及城市污水的凈化。目前自《錫銻汞工業污染物排放標準》 (GB30770-2014) 的標準發布后, 廢水排放標準中銻的排放標準由原來的Sb<0.5 mg/L, 下調到Sb<0.3 mg/L, 對水處理的要求逾加嚴格。PFS可通過吸附、共沉淀等原理去除北區地下滲水中的銻砷。試驗結果達到了預期效果, 處理流程簡單, 處理后水質清亮, 各項指標都達到了《錫銻汞工業污染物排放標準》 (GB30770-2014) 的相關標準限值[1]。

1 試驗材料與方法

1.1 試驗材料

廢水:取自北區地下滲水, 其外觀為無色, 透明清亮, 其p H值為8.5左右, Sb為13.27mg/L, As為42.80mg/L。

生石灰 (分析純) 、片堿 (分析純) 、硫酸亞鐵 (工業純) 、聚合硫酸鐵 (分析純) 、聚丙烯酰胺 (簡稱PAM, 工業純) 、p H試紙、硫酸 (分析純) 等。

1.2 試驗原理

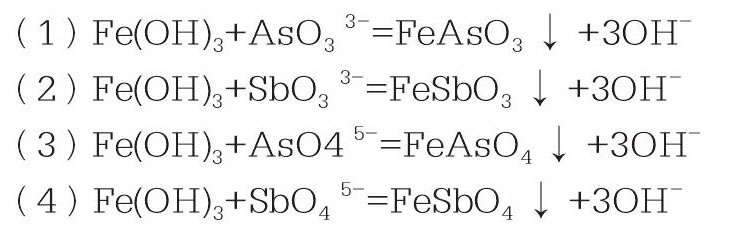

三價銻和五價銻在弱酸性至中性介質中易水解沉淀[2], 銻酸鹽和砷酸鹽能夠與氫氧化鐵反應生成不溶于水的沉淀物, 同時膠態氫氧化鐵具有吸附作用, 能使細小顆粒的銻、砷等硫化物和氧化物一起沉淀。主要反應如下[3]:

1.3 試驗方法

試驗中, 取500ml~1500 ml水樣倒入燒杯中, 在攪拌過程中加入一定量鐵鹽, 15min后, 緩慢加入堿液 (濃度:20%) 進行p H的調節, 達到預定的p H后, 繼續攪拌一定時間進行反應, 隨后加入1~2ml PAM (濃度:1‰) 對沉淀進行絮凝, 繼續攪拌約30~60s后, 靜置沉降1~2min, 取上清液對銻砷進行測定分析。

2 試驗結果及討論

2.1 不同鐵鹽除銻砷效果對照試驗

等量硫酸亞鐵和PFS分別加入500ml的廢水中, 用石灰乳調節p H至8.5, 加PAM助凝, 取上清液分析結果如圖1。

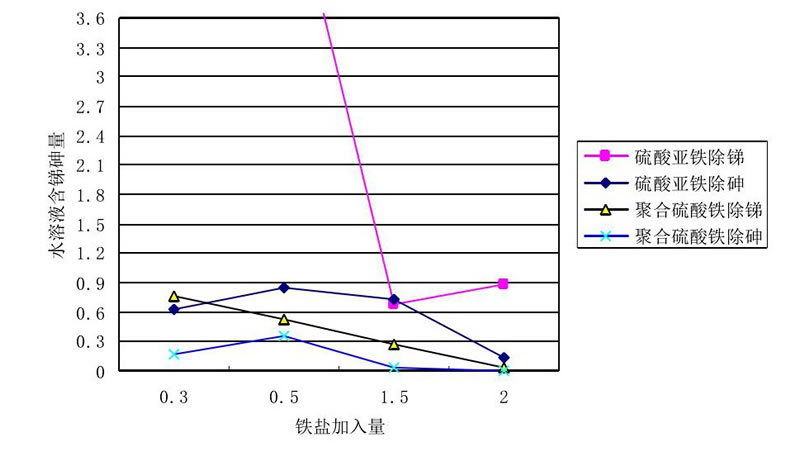

圖1 加入不同鐵鹽除銻砷試驗結果

從圖1知道, 等量PFS的處理效果優于硫酸亞鐵。這是PFS中的鐵離子為三價, 在水中水解成紅色氫氧化鐵沉淀, 氫氧化鐵具有吸附沉降作用, 能使細小顆粒的銻、砷等硫化物和氧化物一起沉淀。而硫酸亞鐵在水中生成綠色的氫氧化亞鐵沉淀, 它需要經曝氣池曝氣, 才氧化成紅色氫氧化鐵沉淀, 處理過程多一道工序。硫酸亞鐵每噸約600元, PFS每噸約1000元, PFS成本略高于硫酸亞鐵, 但PFS處理工藝簡單, 投入少, 不需曝氣氧化過程, 去除效率高。

2.2 PFS用量對除銻砷效果的影響試驗

PFS投入使水溶液呈弱酸性, 用石灰乳調節。增加PFS投入量有利于銻砷的去除, 但會導致鐵渣量增加, 不利于銻的回收及廢渣的二次處理;PFS投入量太少, 達不到水處理標準。因此, 控制PFS投入量, 是處理工藝的關鍵。具體見圖2。從圖2中知道, 在常溫下, 加入PFS量達3g/L, 其試驗結果含銻0.3 mg/L以下, 含砷0.01 mg/L以下, 雜質砷比銻更易生成砷酸鹽或亞砷酸鹽沉淀而去除。

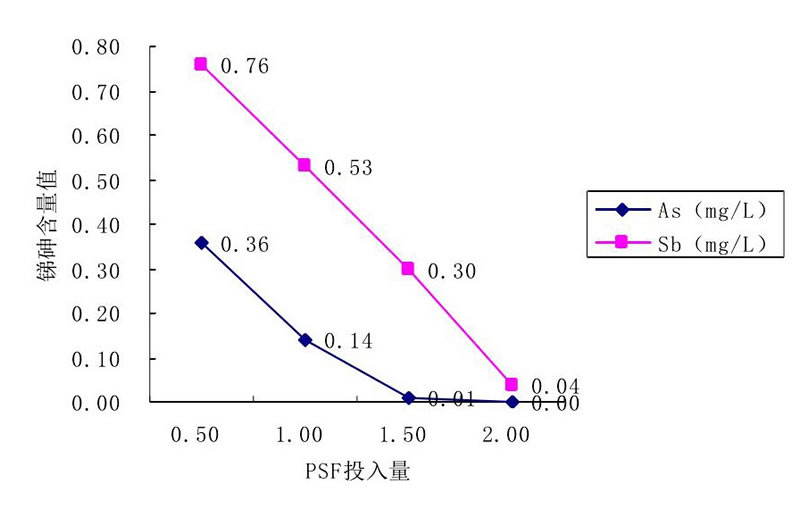

圖2 PSF投入量除銻砷試驗結果

2.3 不同堿中和試驗

4.5 g PFS分別加入1500ml的廢水中后, 溶液p H為3, 分別用生石灰調配成20%的石灰乳和20%的片堿調節p H至6, 加1~2ml PAM助凝, 取上清液分析結果如表1。

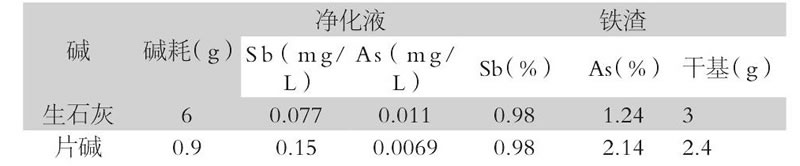

表1 生石灰和片堿中和試驗分析表

從表1中知道, 用石灰乳調p H值, 石灰乳本身對廢水中的雜質有吸附和沉淀功能, 特別是對銻的去除效果更好。生石灰價格280元/噸, 處理每立方廢水約4千克生石灰, 缺點是渣量較多。片堿價格2000元/噸, 處理每立方廢水約0.6千克片堿, 渣量較少。生石灰由于質優價廉, 常被用來調節廢水p H值, 但大量石灰加入水中會引起濾渣過多, 使得二次處理困難, 因此選擇用Na OH調節廢水p H值, 并定量投加石灰的方法處理廢水[4]。

2.4 p H對除雜效果的影響試驗

1.5 g PFS分別加入500ml的廢水中后, 測量溶液p H為3, 用20%的石灰乳調節到不同的p H值, 加1ml PAM助凝, 取上清液分析不同p H值對銻砷的去除影響, 分析結果如表2。

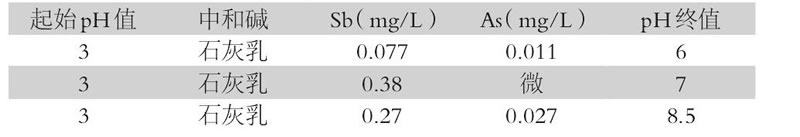

表2 不同p H值對除雜的影響試驗

從表2中知道, 污水處理排放一級標準p H7-9范圍內, p H值對水溶液中銻砷去除的影響不大。

2.5 鐵渣中銻砷雜質在水溶液的返溶試驗

分別稱100g鐵渣 (含銻2.39%, 含砷1.61%) 浸入300ml純凈水中, 加少量的硫酸和片堿調節p H, 密封常溫靜置三周后, 分析溶液中的銻砷含量, 水浸試驗結果見表3。

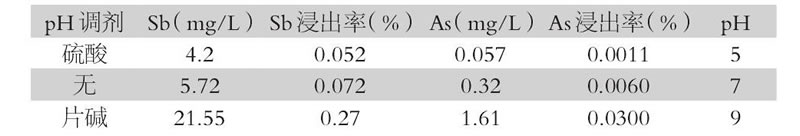

表3 水浸試驗結果

從表3中知道, 來自北煉廠廢渣堆放棚的鐵渣, 在不同p H值的純凈水中, 常溫浸泡三周。在p H值為9時, 銻在水溶液中能微量返溶, 銻的浸出率為0.27%, 鐵渣中的砷為砷酸鐵和亞砷酸鐵, 穩定性好, 在水中浸出甚微, 砷的浸出率僅為0.030%。

3 結論

該處理北區地下滲水的小試結果表明, 通過PFS的混凝作用, 協同沉淀的吸附作用, 可以有效的對含銻砷廢水進行處理。處理過程簡單, 一步到位。

小試中, 在常溫時, PFS用量0.6‰, 處理時間30min, p H=7的條件下, 廢水處理中銻濃度降至0.30mg/L以下, 砷濃度降至0.10mg/L以下, 達到了《錫銻汞工業污染物排放標準》 (GB30770-2014) 的相關標準限值。

用NaOH調節廢水p H值, 并定量投加石灰的方法處理廢水。在p H為6-9范圍內, p H值對水溶液中銻砷去除的影響不大。

鐵渣中的銻在水中微量返溶, 要及時過濾處理, 避雨堆放。

參考文獻

[1]環境保護部編著《錫銻汞工業污染物排放標準》 (GB30770-2014) [M], 北京:中國環境科學出版社.2014, (5) .

[2]國家環境保護總局編著.水和廢水監測分析方法[M], 北京:中國環境科學出版社.2011

[3]雷霆、朱從杰、張漢平編著.現代有色金屬冶金科學技術叢書銻冶金[M], 北京:冶金工業出版社.2009.2

[4]張燕, 龐志華, 雷育濤等.混凝沉淀法處理銻離子的影響因素及動力學研究[J].安全與環境學報, 2013, 13 (3) :50-53.
